Монтаж систем вентиляции: что нужно знать?

Публикации
721
0

Особенности монтажа систем вентиляции в жилых помещениях

В квартирах и частных домах для обеспечения нормальной жизнедеятельности человека требуется постоянный приток свежего воздуха и с одновременным оттоком воздушных масс из помещения. Пыль, продукты сгорания при приготовлении пищи, выделяемый при дыхании углекислый газ, пары бытовой химии и парфюма – всё это негативно сказывается на дыхательной функции, а, следовательно, на здоровье и самочувствии жильцов. Для решения данной проблемы используются вентиляционные системы различного типа.

Еще на этапе проектирования и строительства многоэтажных или частных домов решается вопрос с естественной вентиляцией посредством воздуховодов, проложенных в конструктивных элементах здания. Циркуляция воздуха обеспечивается за счет разницы температур воздушных масс внутри помещений и за их пределами. Часто только естественной вентиляции недостаточно, и требуется предусмотреть принудительную вентиляционную систему.

Виды принудительной вентиляции в квартире или доме

Принудительная система состоит из воздуховодов, вентиляторов, а также дополнительных элементов – решеток и диффузоров. Может быть:

  • Приточной. Используется только для притока свежего воздуха из атмосферы в помещения. Подходит, когда естественной вытяжки достаточно для оттока воздушных масс.

  • Вытяжной. Предназначена для удаления загрязненных воздушных масс из комнат, но при этом естественного притока воздуха достаточно. Например, для туалета, ванной комнаты, кухни, подвала или чердака.

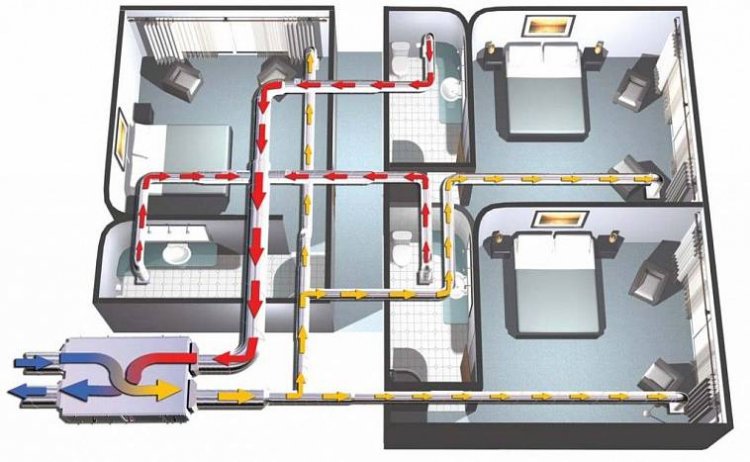

  • Приточно-вытяжной. Обеспечивает принудительный приток свежего воздуха и одновременный отток загрязненных воздушных масс.

Помимо притока и оттока воздуха вентиляционные системы решают и ряд других задач: фильтрация воздушных масс, их очистка, подогрев и др.

Как рассчитываются параметры системы?

При проектировании принудительной вентиляции в квартире или коттедже учитываются нормативы для жилых помещений. В соответствии с действующими СНиП 41-01-2003, их актуализацией по СП 60.13330.2016 определяются показатели для каждого помещения с учетом его функционального назначения. К нормативным значениям по скорости циркуляции относятся:

  • 30 куб. м/ч – для жилых помещений с расчетом на 1 человека.

  • 60 куб. м/ч – для кухонь, оснащенных электрической плитой.

  • 100 куб. м/ч – для санузлов.

Технические характеристики оборудования принудительной циркуляции воздуха должны, как минимум, обеспечивать соответствие нормативам по СНиП.

Монтаж систем вентиляции

Для приточно-вытяжной вентиляции одной из важных характеристик является производительность, т.е. способность нагнетать и отводить заданный объем воздуха в единицу времени. Для квартир, коттеджей, дачных домиков сезонного проживания выбирают установку в зависимости от площади помещения, количества жильцов. Это оборудование с производительностью до 500-1000 куб. м/ч. Учтите, что при расчете минимальной и оптимальной производительности возможен также учет кратности воздухообмена. В большинстве случаев этот коэффициент равен 1, но для кухни и санузла, домашнего спортивного зала, при большом скоплении людей возможно увеличение кратности до 2-3.

Особенности проектирования

Проектирование вентиляции выполняют в несколько этапов:

  1. Проведение расчетов. Определяется объем воздуха в квартире, доме, выявляется необходимая кратность воздухообмена по всем помещениям для получения требуемой производительности оборудования.

  2. Подготовка проекта воздухораспределительной сети. Здесь подготавливаются планы и схемы, на которых отмечаются воздуховоды вентиляции на объекте, соединители, разветвители и пр.

  3. Выбор оборудования. На основании протяженности воздухораспределительной сети, диаметров воздуховодов и требуемой производительности оборудования рассчитывают мощность вентиляторов системы.

После разработки проектной и сметной документации осуществляется согласование с заказчиком, поставка оборудования и последующий монтаж.

Этапы и особенности монтажа вентиляционных систем

Монтаж канальной системы выполняется в несколько стандартных этапов:

  1. Монтаж оборудования. В случае применения моноблочной установки или возможности группирования элементов монтаж осуществляют в вентиляционной камере. В коттедже под такую камеру обычно выделяют подвальное или гаражное помещение. Массивные блоки фиксируют в соответствии с рекомендациями производителя, исключая негативное влияние вибраций во время работы на чувствительное к таким воздействиям оборудование.

  2. Монтаж вытяжки и притока. В помещениях дома или квартиры устанавливают вытяжные и приточные вентиляторы с дополнительными компонентами (фильтрация воздуха и пр.). Если это квартира, то достаточно установить кухонную вытяжку и вытяжку в санузле.

  3. Установка воздуховодов (вентканалов). Воздуховоды изготавливаются из оцинкованной стали, пластика, композитных и иных материалов – способ фиксации, соединения элементов вентканалов будет отличаться. Воздуховоды собирают в блоки с помощью фланцевого, сварного, ниппельного или бандажного соединения. Блоки монтируют к стене в месте предварительной разметки с помощью хомутов.

  4. Угловые соединения, повороты магистрали. После установки всех блоков выполняют их соединение между собой в местах поворота магистрали посредством гибких воздуховодов.

  5. Установка дополнительных компонентов системы. Это различные устройства в составе вентиляционной системы, предназначенные для повышения качества и иных показателей воздуха – нагреватели, дефлекторы, очистители, обеззараживатели, а также оконечные компоненты – воздушные клапаны, решетки.

Монтаж систем вентиляции: что нужно знать?Монтаж систем вентиляции: что нужно знать?

В общем случае монтаж систем вентиляции в частном доме выполняется в процессе возведения стен. Если объект уже сдан в эксплуатацию, и жильцы хотят выполнить установку, то монтажные работы выполняются до отделочных – в противном случае есть вероятность повреждения дорогостоящей отделки.

После завершения монтажных работ осуществляют сборку электрического шкафа автоматики и управления. Здесь устанавливают автоматы, защиту от перегрузок и короткого замыкания цепей, датчики и иные элементы. После подключения к электрической сети выполняют пуско-наладочные работы с проверкой работы системы при максимальной мощности в штатном режиме, а также при неработающей вытяжки или притока для проверки обратной тяги.

Важно правильно выбрать место размещения установки с учетом того, что может потребоваться ремонт систем вентиляции, их обслуживание без и с демонтажными работами.

По завершению монтажа клиент получает весь пакет документов, включая паспорт и инструкцию по эксплуатации системы, акт приемки, акт о проведении пуско-наладочных работ и пр.
