Точность металлообработки определяется не только качеством инструмента, но и тем, насколько достоверно станок отслеживает положение своих узлов в реальном времени. Именно эту задачу решают датчики линейных перемещений.
Почему выбирают закрытые модели
Для станков с ЧПУ наиболее востребованы датчики закрытого типа. Их устанавливают на шлифовальные, фрезерные, токарные и горизонтально-расточные станки — везде, где есть регулируемые оси подач и высокие требования к повторяемости результата.
Считывающая головка и шкала спрятаны в алюминиевый профиль с эластичным уплотнением по всей длине — это надежно отсекает стружку, охлаждающую жидкость, абразивную пыль. Экранирование корпуса дополнительно устраняет электромагнитные помехи. Встроенный сцепной механизм компенсирует несоосность между суппортом и шкалой, допустимые отклонения — от ±0,2 до ±0,3 мм.
Температура и динамика
Внутри закрытого станка температура существенно выше, чем в цеху. Коэффициент теплового расширения датчика согласуется с материалом объекта измерения — шкала «следует» за деталью, не накапливая погрешность. При этом конструкция обеспечивает максимальную жесткость в направлении измерений при минимальной массе подвижных элементов.
Что датчик исправляет на практике
Когда механика начинает «врать» из-за износа или теплового расширения, датчик фиксирует реальное положение и передает корректирующий сигнал в ЧПУ. Устраняются погрешности позиционирования из-за нагрева шарико-винтовой пары, кинематические ошибки при длинных перемещениях и люфт в передаточных механизмах.

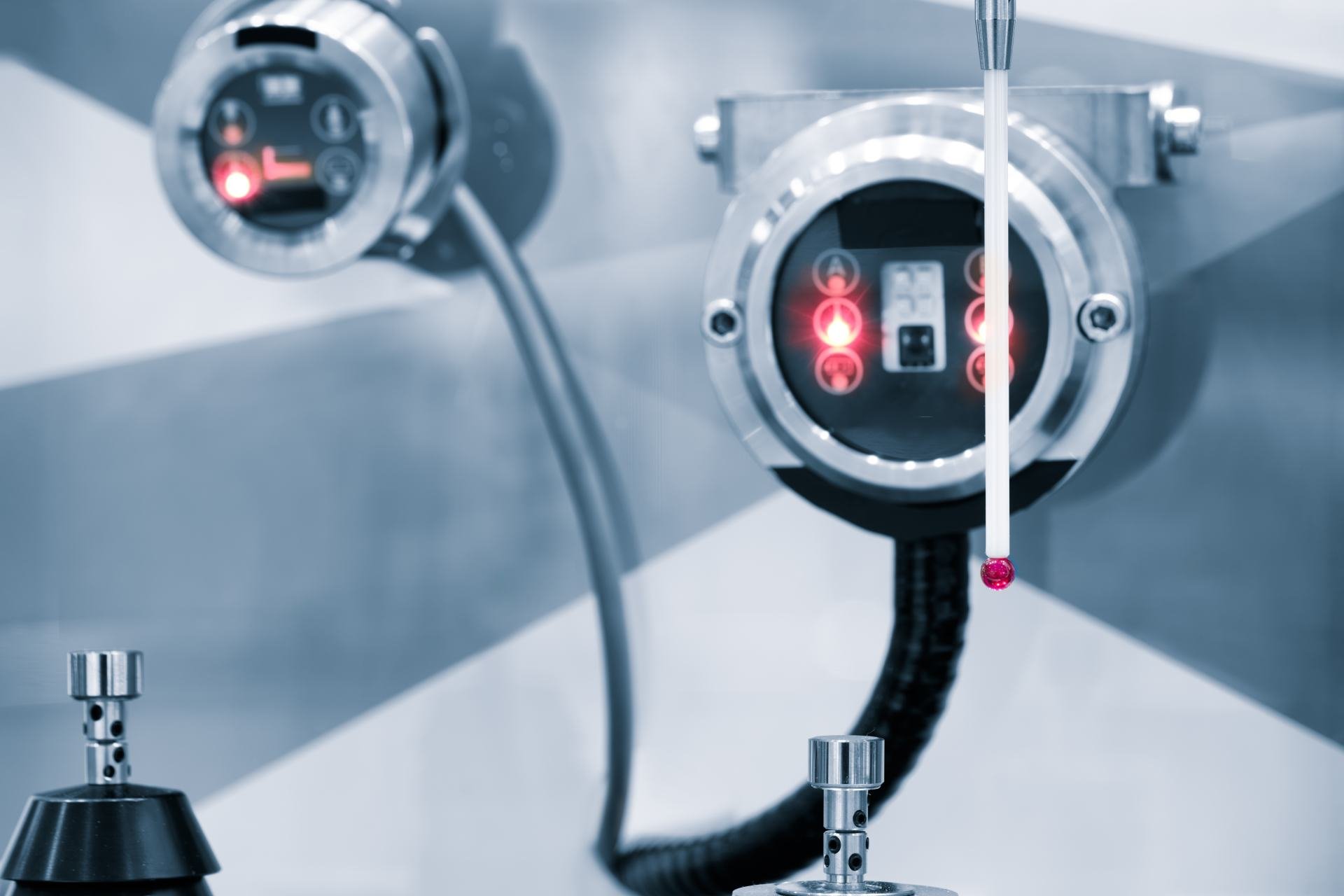

Для финишного контроля геометрии прямо на станке датчики дополняют контактными щупами. Щуп Renishaw в такой связке измеряет форму и размеры заготовки, тогда как линейный датчик отслеживает перемещение по оси — вместе они формируют замкнутый контур контроля качества.
Как выбрать модель
Отправная точка — длина измерения и тип профиля:
- Мелкопрофильный корпус (70–2040 мм) — для станков с ограниченным пространством под монтаж.
- Крупнопрофильный корпус (140–30 040 мм) — для значительных длин измерений и повышенных вибрационных нагрузок; монтируется горизонтально и вертикально.
Метод считывания выбирается исходя из задачи: инкрементальные модели с выходом 1Vss подходят для универсальных применений, абсолютные с интерфейсом EnDat 2.2 — там, где нужна немедленная готовность к работе без поиска референтной точки. Там, где линейный датчик работает в паре с роторным, оптимальным решением для замыкания контура обратной связи станут энкодеры СКБ ИС — надежные и совместимые с широким спектром промышленных контроллеров.
